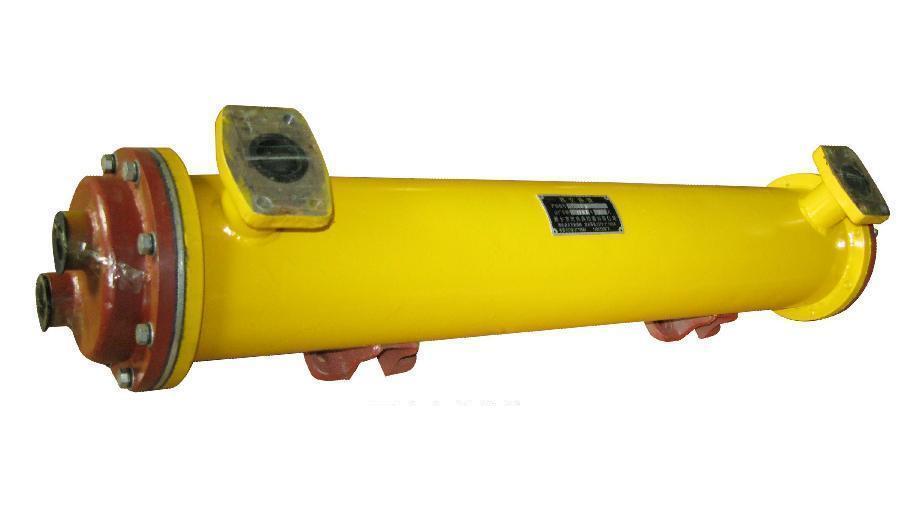

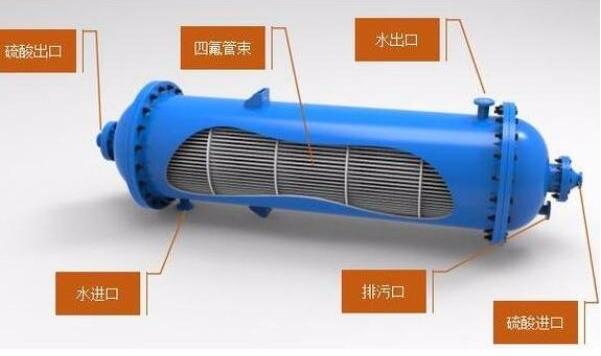

在實際使用過程中，西安蒸汽換熱器偶爾會出現故障，今天，三元就為大家說明蒸汽換熱器如何維修，首先我們來看換熱器墊片型式選用：

1、執行設計要求的原則

換熱器墊片的選用應依據設計圖紙的要求。實際應用時很多換熱器設計圖樣中為纏繞墊、波齒復合墊片，而往往根據經驗選用高強石墨墊代用，有的場合纏繞墊代用了波齒復合墊片，這種做法是不對的。

因?yàn)榧幢氵x用的墊片與工況適合，但工藝、操作波動時，承波動載荷的性能不同，所以不能隨意改動設計墊片型式、材質。設計圖紙中要求管箱、浮頭墊片有分程筋條時，還應要求墊片整體加工。

2、對照標準規范選用

換熱器墊片選型應參照現行標準規范，相關標準有：

GB 151-1999 《管殼式換熱器》P155 附錄H -<墊片>。

JB/T 4704-2000 《非金屬軟墊片》;

JB /T 4705-2000 《纏繞墊片》 ;

JB/T 4706-2000 《金屬包墊片》;

JB/T 4707～-2000 《壓力容器法蘭》。

以上壓力容器的現行標準規范墊片選用表中無金屬波齒復合墊、高強石墨墊墊片。如選用這兩種墊片可參照《石油化工設備維護檢修規程》(第一分冊)P283，SHS 01009-2004 《管殼式換熱器維護檢修規程》表1 <密封墊片選用表>選型，詳見下表。

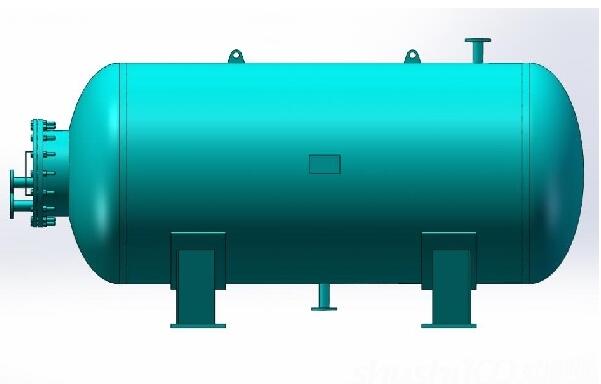

U型管換熱器試壓程序

眾所周知，浮頭式換熱器按照規范試壓為三遍: 管束試壓—管程試壓—?dú)こ淘噳?。而以往U型管換熱器試壓通常為兩遍，即管束試壓—管程試壓。

由于U型管換熱器是適用于高溫、高壓和高溫差的換熱器，多數U型管換熱器殼程介質為關鍵工藝介質、易燃易爆危險介質，新區煤柴油加氫、制氫、加氫裂化、渣油加氫等裝置含此類U型管換熱器也較多。

因此為檢查管箱側墊片(管束墊片)的密封效果，保證此類關鍵換熱器的安全運行，這類U型管換熱器試壓也應試三遍，即管束試壓—管程試壓—?dú)こ淘噳骸?/span>

浮頭換熱器浮頭法蘭平面測量與機加工

浮頭式換熱器發生內漏，管殼程介質互串，除管束泄漏外還可能是浮頭法蘭密封泄漏,因此浮頭式換熱器檢維修時應排查浮頭法蘭密封是否泄漏。

首先拆外頭蓋后，向管程充壓，檢查浮頭墊片的密封情況。

浮頭法蘭經長時間運行后發生變形、與浮動管板密封面平行度超標，也能導致浮頭法蘭密封失效而泄漏，因此還必須進行浮頭法蘭密封面的平面度檢測。

如發現浮頭法蘭變形超差必須進行機加工處理。浮頭法蘭與勾圈相對的端面也要進行機加工(同樣加工量)，使之與密封面保持平行。有隔層板的要重新修磨密封端面，保證與浮頭法蘭密封面在一個平面內。

當浮頭法蘭變形、平面度超標不能滿足密封要求而導致裝置運行時換熱器內漏情況， 例如60萬連續重整脫C6塔底重沸器E-212(BJS1500)換熱器內漏，經車床測量密封面平面度差為3mm。圖為機加工后的浮頭法蘭

試壓胎具尺寸的快速確定

換熱器檢維修前需準備好試壓用夾圈、假帽，這就需要確定試壓胎具的幾個主要特征尺寸。夾圈主要特征尺寸：孔心直徑、孔徑及個數、厚度。

假帽主要特征尺寸：內徑Di、深度h 、孔徑及個數(法蘭式)。換熱器組件拆卸之前，快速準確確定所需試壓胎具的特征尺寸方法有查閱設計圖紙、現場實測對照標準確定。

1、查閱設計圖紙

通過查閱設計圖紙確定夾圈、假帽特征尺寸是較準確便捷的預判方法。夾圈的3個特征尺寸對應圖紙管箱法蘭螺栓孔心直徑、孔徑孔及個數、厚度。

假帽特征尺寸：內徑Di=浮動管板外徑D+2~3mm，深度(即浮動管板伸出殼體長度) =管束長度-殼體長度-固定管板厚度-浮動管板厚度，法蘭式假帽孔徑及個數對應外頭蓋法蘭(或外頭蓋側法蘭)螺栓孔徑及個數。

2、現場實測 對照標準確定

除少數特殊換熱器的管箱法蘭、外頭蓋法蘭為非標法蘭外，大多數換熱器管箱法蘭標準為JB/T 4703-2000《長頸對焊法蘭》，外頭蓋法蘭標準為JB 4721-92《外頭蓋側法蘭》。

可以利用盤尺測量管箱法蘭外徑、外頭蓋法蘭(或外頭蓋側法蘭)外徑，算出其外徑。同時記錄下現場換熱器螺栓大小及個數，再對照兩個標準，查對應尺寸得出。

試壓盲板鉆孔

換熱器拆修試壓時經常遇到管殼程試壓盲板無位置、堵完盲板后無處排氣的問題，如氣分、催化、蒸餾等裝置的塔底重沸器。有時為了加堵試壓盲板，需要拆除相連管段甚至現場動火割除管線、試壓結束后再恢復。

遇到這類情況可以采取在盲板側面鉆孔用于加壓(充水)、試壓系統排氣的方式予以解決，也能夠減少浮頭式換熱器、U型管換熱器三遍試壓時通過拆把殼程法蘭盲板排氣的工作量。

一般情況l=80-100mm，φd= 6、8、10，可根據盲板厚度H及實際需要確定。盲板厚度除滿足試壓強度要求、鉆排氣孔的需要外，還需考慮夾持盲板的法蘭螺栓長度是否合適，否則需工前準備相應長度、數量的螺栓。

試壓過程保護螺栓措施

換熱器試壓值通常是較高操作壓力的1.25倍再乘溫度校核系數，這樣比換熱器運行時壓力要大。試壓安裝夾圈時，為了降低裝拆螺栓的工作量，常習慣性隔幾個孔穿螺栓緊固。

尤其有些壓力較高換熱器把夾圈時還需要用液壓扳手緊固，這樣使得螺柱在緊固過程中受力過大、被拉伸，造成螺母與螺栓粘連從而無法拆除，只能用鋸割方法破壞性拆卸.這樣不但造成換熱器管箱螺栓的損耗，甚至延誤換熱器回裝工期。

因此，安裝夾圈、法蘭式假帽時如果利用管箱螺栓等換熱器本體螺栓，要注意保護螺栓，將螺栓安裝齊全;高壓換熱器用液壓扳手緊固安裝夾圈時，螺栓也要涂抹防咬合劑。
