換熱器是用于換熱的，分類有板式蒸發器、板式冷卻器、板式冷卻器、加熱器、板式冷凝器等，那么板式換熱器換熱效率是怎么樣的。下面我們一起來看看吧。

那么讓我們來了解一下板式換熱器的基本結構。

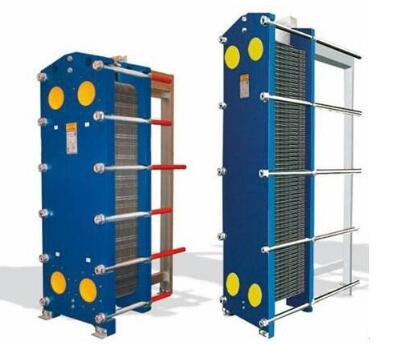

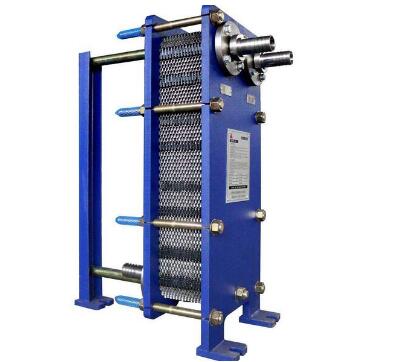

板式換熱器是由一組波紋金屬板組成，板上有四個角孔，供傳熱的兩種流體通過。金屬板片安裝在一個側面有固定板和活動板的框架內，并用夾緊螺栓夾緊。板片上裝有密封墊片，將流體通道密封，并且引導流體交替地流至各自的通道內，形成熱交換。流體的流量、物理性質、壓力降和溫度差決定了板片的數量和尺寸。波紋板不僅提高了湍流程度，并且形成許多支撐點，足以承受介質間的壓力差。金屬板和活動壓緊板懸掛在上導桿，并由下導桿定位，而桿端則固定在支撐柱上。

由此可見，板式換熱器的結構非常緊湊，冷熱介質在厚度只有0.5～0.7mm的金屬波紋板的兩側一般都是逆流通過，板間通道橫截面多變、曲折，有效地使流體產生湍流，從而降低了液膜的熱阻;同時采用這么薄的金屬板做成板片，降低了壁面的熱阻，因污垢很薄，故其熱阻也非常小，同時還不會出現像殼管式換熱器那樣的旁通流，因此傳熱系數通常是殼管式的3～5倍。另外在設計流道時，一般是冷介質在外側，熱介質在內側，較大限度地保證了熱介質放出的熱量被冷介質所吸收。

因此可以說板式換熱器的換熱效率非常接近100%!事實上，我們的設計時也是這么考慮的，換熱量=熱介質放出的熱量=冷介質吸收的熱量，只不過考慮到使用一段時間后，板片表面可能會結垢，所以會考慮一定的設計余量來彌補。
