對于板式換熱器大家可能是比較了解，但是管殼式換熱器是比較陌生的。西安換熱站廠家小編就管殼式換熱器介紹一下，了解管殼式換熱器組成部分及結構。

管殼式換熱器結構較簡單，操作可靠，可用各種結構材料(主要是金屬材料)制造，能在高溫、高壓下使用，是目前應用較廣的類型。

管殼式換熱器由殼體、傳熱管束、管板、折流板(擋板)和管箱等部件組成。殼體多為圓筒形，內部裝有管束，管束兩端固定在管板上。進行換熱的冷熱兩種流體，一種在管內流動，稱為管程流體;另一種在管外流動，稱為殼程流體。為提高管外流體的傳熱分系數，通常在殼體內安裝若干擋板。擋板可提高殼程流體速度，迫使流體按規定路程多次橫向通過管束，增強流體湍流程度。換熱管在管板上可按等邊三角形或正方形排列。等邊三角形排列較緊湊，管外流體湍動程度高，傳熱分系數大;正方形排列則管外清洗方便，適用于易結垢的流體。

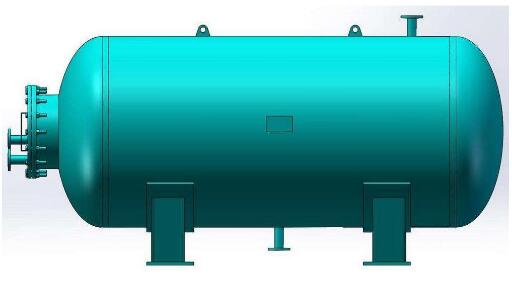

FPR浮動盤管容積式換熱器流體每通過管束一次稱為一個管程;每通過殼體一次稱為一個殼程。簡單的單殼程單管程換熱器，簡稱為1-1型換熱器。為提高管內流體速度，可在兩端管箱內設置隔板，將全部管子均分成若干組。這樣流體每次只通過部分管子，因而在管束中往返多次，這稱為多管程。同樣，為提高管外流速，也可在殼體內安裝縱向擋板，迫使流體多次通過殼體空間，稱為多殼程。多管程與多殼程可配合應用。

管殼式換熱器的結構形式，簡單易于實現，適合于各種壓力級別和不同溫度條件的管殼式換熱器的全部結構形式，且旋流高效換熱器的管束與常規管殼式換熱器的管束具有互換性。由于旋流高效換熱器使管程物流和殼程物流均產生以旋轉為主要特征的復雜流動，獲得了較強的旋轉擾動，從而較大程度地強化了傳熱過程。
