蒸汽冷凝水回收裝置又名：凝結水回收裝置、冷凝水回收機組、冷凝水回收系統。

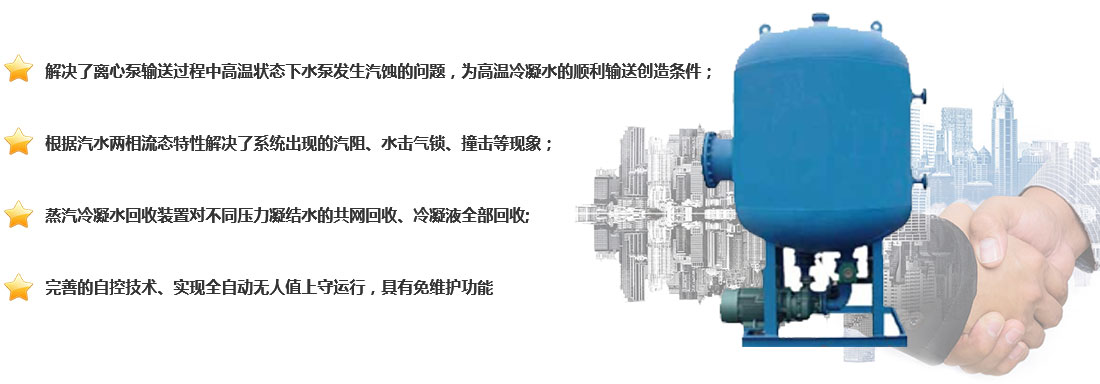

SVLN系列閉式蒸汽冷凝水回收裝置由我公司科研人員克服水泵高溫汽蝕而開發的高科技節能環保產品，與傳統開放式的蒸汽冷凝水回收水箱相比，它采用獨特的水泵汽蝕消除裝置實現了蒸汽冷凝水的閉式回收，徹底解決了高溫冷凝水回收問題，充分回收了冷凝水二次閃蒸蒸汽，節約了能源和水資源，實現了能源的充分利用，使能源的回收利用率達到95%以上，減少了環境的熱污染和冷凝水排放時的噪聲，其經濟效益和社會效益是巨大的。

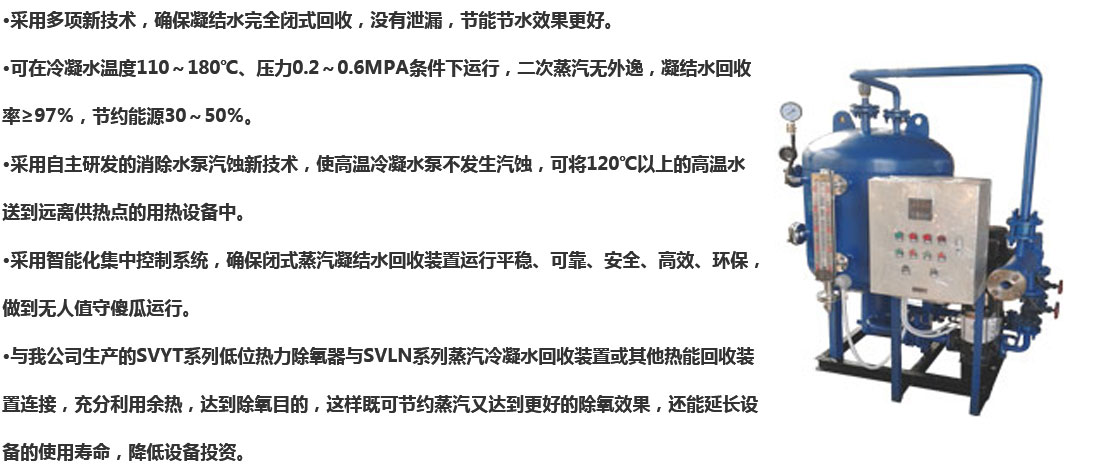

SVLN系列閉式蒸汽冷凝水回收裝置本產品由集水容器、汽水分離裝置、除污裝置、防汽蝕裝置、耐高溫水泵、安全閥、液位傳感裝置、自控箱等組成。

用汽設備排出的蒸汽凝結水經疏水器進入回收器，先經汽水分離裝置。分離出的汽和產生的二次閃蒸汽存于容器上部。水經過除污裝置，清除污物后，凝結水存于容器內。SVLN型蒸汽冷凝水回收裝置的容器內水位高低由液位計指示并將信號變送給自動控制系統，控制系統依據水位高低信號指令水泵啟動或關閉，當容器內的水位達到較高位時啟動水泵，將凝結水輸送到一定的地方;當水位降到較低水位時，水泵停止排水，防汽蝕裝置確保排水泵不會產生汽蝕。安全閥當集水容器內壓力高于設定壓力時自動開啟，確保集水容器安全。

1. 型號參數說明

SVLN - A - 50

|　　|　　|____處理水量50t/h

|　　|__________主罐體布置方向(立式、臥式)

|______________________SVLN型系列蒸汽冷凝水回收裝置

2. SVLN-A型 參數說明

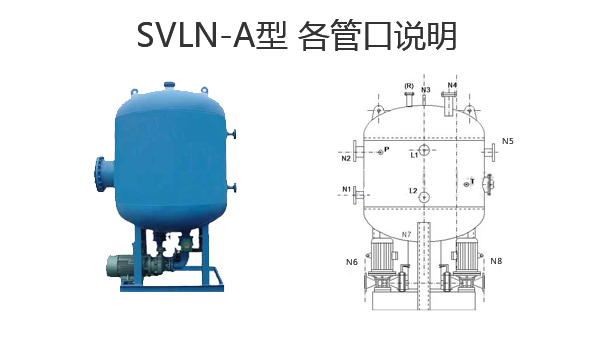

2.1. SVLN-A型 各管口說明

N1 - 排污口 N2 - 凝結水進水口 N3 - 排空氣口 N5 - 調壓口 L1/L2 - 液位傳感器接口 N6/N8 - 水泵出口 N4 - 備用口 M - 人孔 T1/T2 - 溫度計 P - 壓力表 R - 安全閥口

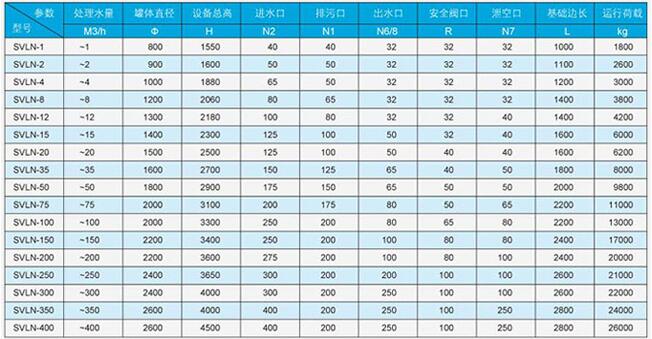

2.2. SVLN-A型 主要技術參數表

3. SVLN-B型 參數說明

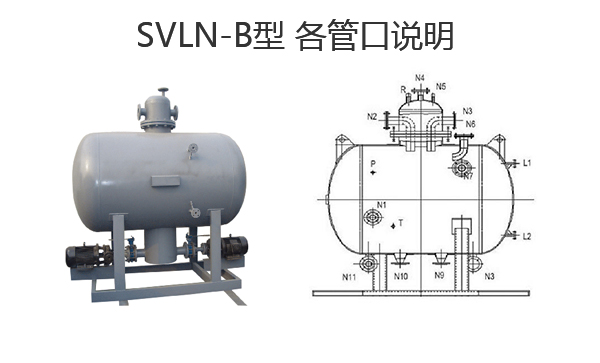

3.1. SVLN-B型 各管口參數說明

N1-排污口 N2-進水口 N3-進水口 N4-二次蒸汽出口 N5-排氣口 N6-備用口 N7-調壓口 N8-快排口 N9-出水口 N10-出水口 N11-泄空口 T-溫度計口 P-壓力表口 R-安全閥口 L1~2-液位計口

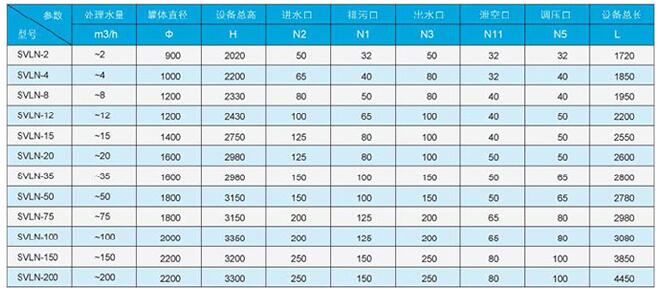

3.2. SVLN-B型 主要技術參數表

按用戶現場凝結水回收工況的具體參數及特殊要求進行精心設計，只有產品與客戶冷凝水回收的具體參數及特殊要求相符合才能獲得較好的冷凝水回收及供熱效果。因此,客戶在訂購SVLN型系列蒸汽冷凝水回收裝置時客戶須提供下列資料：

有幾路回水。

冷凝水回收量、溫度、壓力。

水泵揚程、是否指定水泵供應商。

自動控制方式。電子元器件是否指定供應商。

安裝現場環境是否潮濕。

安裝現場是否有用電安全限制要求。

安裝現場平面布置圖。指定安裝位置距離用熱設備的大概情況。

其它特殊要求。
