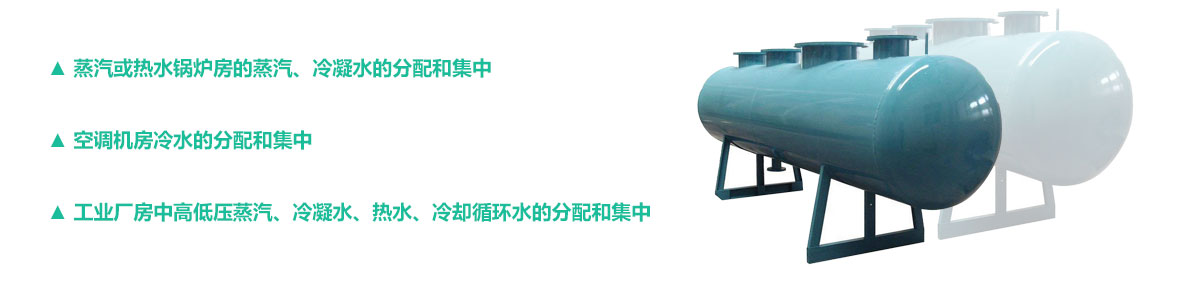

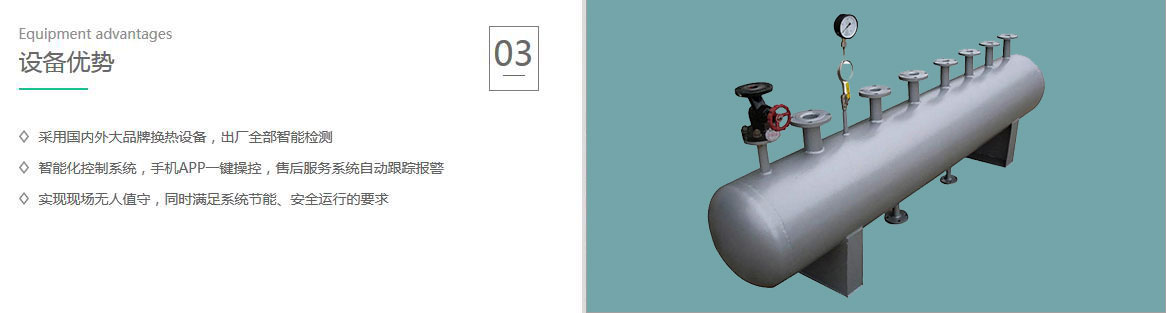

集分水器又名分集水器是由集水器和分水器組合而成的水流量分配和會集裝置。分水器是將一路進水分散為幾路輸出的設備，而集水器是將多路進水匯集起來在一路輸出的設備。結構由主管、分路支管、排污口、排氣口、壓力表、溫度計等組成直徑較大的筒體上裝有人孔或手孔，材質由碳鋼板卷制，或無縫鋼管制作而成，能承受一定壓力，屬于壓力容器類專業制造，外表面做防腐或保溫處理。

1、嚴格按照國家標準圖集《05K232分集水器分汽缸》設計制作，筒體壁厚達到要求。

2、根據實際使用情況，優化壓力表及溫度計接口，便于安裝使用，測溫準確。

3、根據各接管法蘭，選用蝶閥專用法蘭或者平焊法蘭，確保法蘭與對應閥門的匹配，法蘭與閥門接觸面積大，強度高，少泄露。

4、所有焊接接口均打磨光滑，出廠前壓力試驗超過國家標準，確保穩定運行。

5、出廠前做水壓試驗,確保產品使用過程中無泄露。

6、可根據用戶需要設計集分水器尺寸,確保使用效果。

1、筒體直徑比汽水總管的直徑大兩號以上。

2、一般可按流經筒體流速計算得出，水的流速一般取0.1m/s------1.0m/s.

3、筒體長度L根據接管的個數，直徑大小，管間距來計算，L=130+L1+L2+L3+Li+120+2h

筒體需要保溫時l=d1+d2+120

筒體不需要保溫時l=d1+d2+80

4、筒體上的疏水管及排污管的方位由工程設計決定。

1、支架安裝高度由工程設計人員決定，但不得超過1000mm,支架安裝前應做防腐處理。

2、支架安裝應滿足筒體熱脹冷縮的要求，應一端固定，另一端采用活動或滑動支架，確保支架工作狀態下的熱脹冷縮。

3、工作壓力超過1.0MPa時，在分集水器筒體和壓力表之間應安裝閥門。壓力表和閥門規格根據工藝設計選定。

三元換熱10年專注于供熱領域設計節能改造改造系統，我們擁有專業的設計團隊以及經驗豐富的維修安裝團隊，我們的使命是高效節能的使用能源，提高能源利用率，我們可為您實現一站式解決方案，如果您有供熱系統相關疑問，歡迎撥打三元全國服務熱線：029-88341683，或點擊右側立即咨詢獲取實時回復。
